吊りボルト支持具（W3/8ボルト）ALC板（軽量気泡コンクリート）下地用
ALCハンガー43N、ALCハンガー73N、ALCハンガー73Nセラミックコート、ALCハンガー88Nセラミックコート、ALCハンガー118Nセラミックコート
吊りボルト接続用ハンガー 軽天・軽設備用 W3/8-16
下地金具 ＡＬＣ用
大幅な工期短縮・コスト削減できます
下地金具 ＡＬＣ用
大幅な工期短縮・コスト削減できます

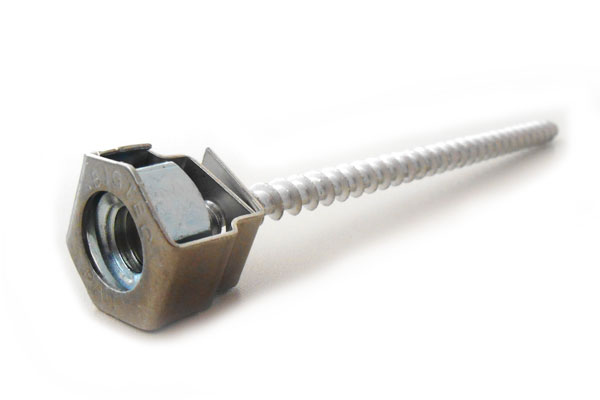

ＡＬＣハンガー

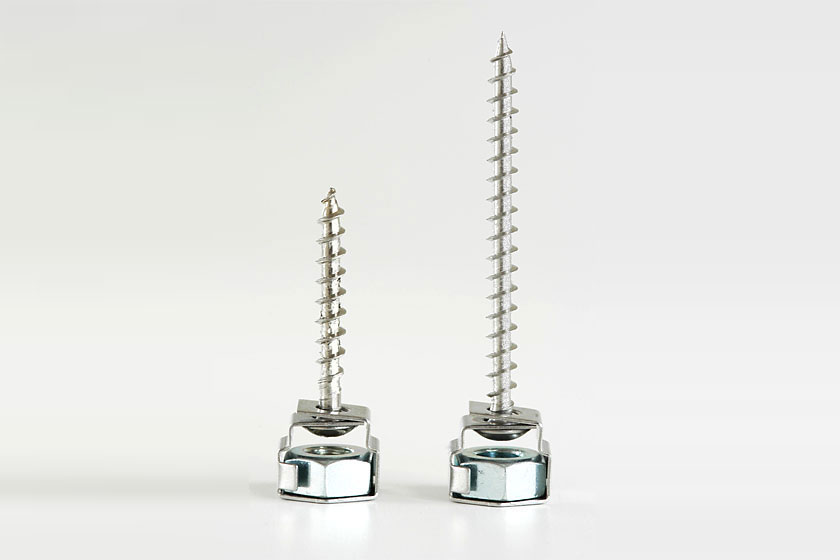

ＡＬＣハンガー 43N(左) 73Nセラミックコート(右)

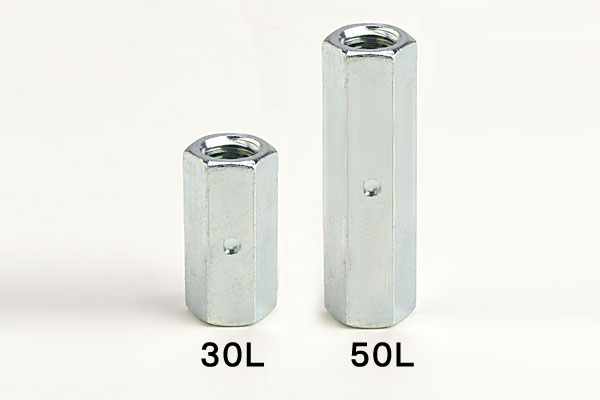

高ナット ストッパー付き（ナット雌ネジ中心に突起あり）
特長
- 軽量天井に簡単に吊りボルトを取付。
- ＡＬＣ板（気泡コンクリート）下地に、Ｗ３／８－１６（３分）の吊りボルトを固定します。
- ネジにW3/8-16（３分）のナットが組み込まれています。
施工例

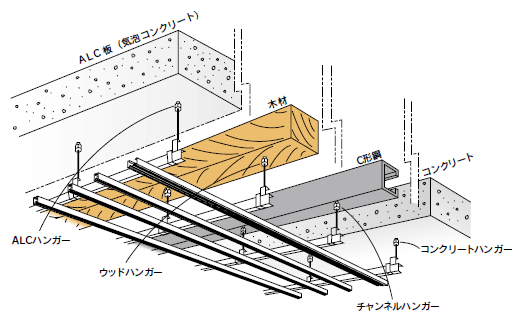

▼軽量天井の使用例

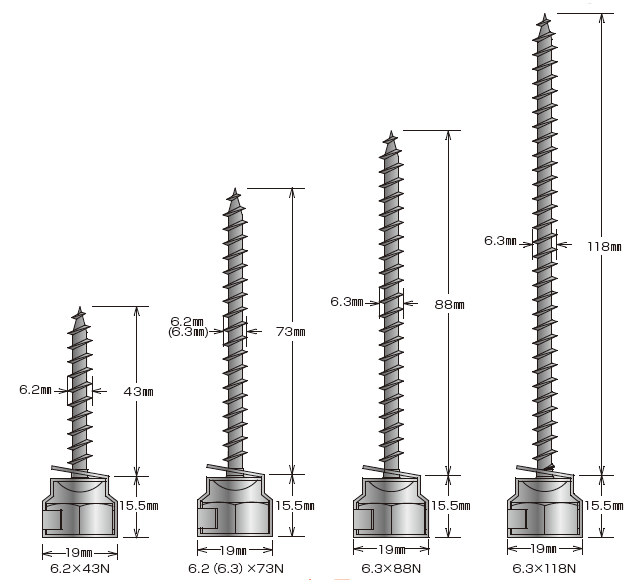

サイズ表
▼クリックすると拡大画像を表示します
仕様表
| 品 名 | 用 途 | 下穴 | 十字 ビット | 推奨使用工具 | 入 数 |
|---|---|---|---|---|---|
| ALCハンガー(6.2×43N) | 気泡コンクリート | 不要 | No.2 | 回転専用 毎分500回転以下 |
100 |
| ALCハンガー(6.2×73N) | 気泡コンクリート | 不要 | No.2 | 回転専用 毎分500回転以下 |
100 |
| ALCハンガー(6.3×73N)セラミックコート | 気泡コンクリート | 不要 | No.2 | 回転専用 毎分500回転以下 |
100 |
| ALCハンガー(6.3×88N)セラミックコート | 気泡コンクリート | 不要 | No.2 | 回転専用 毎分500回転以下 |
50 |
| ALCハンガー(6.3×118N)セラミックコート | 気泡コンクリート | 不要 | No.2 | 回転専用 毎分500回転以下 |
50 |
・六角高ナット ユニクロ センター止め付き（ナット雌ネジ中心に突起あり）
品 名
| 入 数
|
|---|---|
高ナットストッパー付き W3/8×14x30 |
150 |
高ナットストッパー付き W3/8×14x50 |
70 |
▼製品パッケージ
引張強度表
| 品 名 | 最大引張強度 | 試験材・状態 |
|---|---|---|
| ALCハンガー(6.2×43N) | 1,373N（140kgf） | 気泡コンクリート・抜け |
| ALCハンガー(6.2×73N) | 2,157N（220kgf） | 気泡コンクリート・抜け |
| ALCハンガー(6.3×73N)セラミックコート | 2,157N（220kgf） | 気泡コンクリート・抜け |
| ALCハンガー(6.3×88N)セラミックコート | 3,120N（318kgf） | 気泡コンクリート・抜け |
| ALCハンガー(6.3×118N)セラミックコート | 3,820N（389kgf） | 気泡コンクリート・抜け |
※安全率は使用状態により異なりますので充分に考慮してご使用下さい。
※最大引張強度は実測値です。
※許容荷重＝最大引張強度の1/4以下を目安にご使用下さい。
※施工に際しては、〈使用上のご注意〉を厳守して下さい。
材質
| 品 名 | ネジ部 | ナットケース | ナット |
|---|---|---|---|
| ALCハンガー(6.2×43N) | SUS XM7 | SUS 304 | 鉄ユニクロ メッキ |
| ALCハンガー(6.2×73N) | SUS XM7 | SUS 304 | 鉄ユニクロ メッキ |
| ALCハンガー(6.3×73N)セラミックコート | 鉄セラミック コーティング |
SUS 304 | 鉄ユニクロ メッキ |
| ALCハンガー(6.3×88N)セラミックコート | 鉄セラミック コーティング |
SUS 304 | 鉄ユニクロ メッキ |
| ALCハンガー(6.3×118N)セラミックコート | 鉄セラミック コーティング |
SUS 304 | 鉄ユニクロ メッキ |
製品カタログ
| ナット付ハンガー 製品カタログ |
|---|
 |
| 吊りボルト支持具シリーズ 製品カタログ |
|---|
 |
| 吊りボルト支持具 ALCハンガー43N 引張強度表 |
|---|
 |
| 吊りボルト支持具 ALCハンガー73N 引張強度表 |
|---|
|
| ナット付きハンガー 使用上の注意 |
|---|
 |
イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください。
承認図（標準仕様書）
| 吊りボルト支持具 ＡＬＣハンガー 承認図（標準仕様書） |
|---|
|
