ナット付きハンガー
吊りボルト支持具 軽量天井用 軽設備用 Ｗ3/8-16控え金具

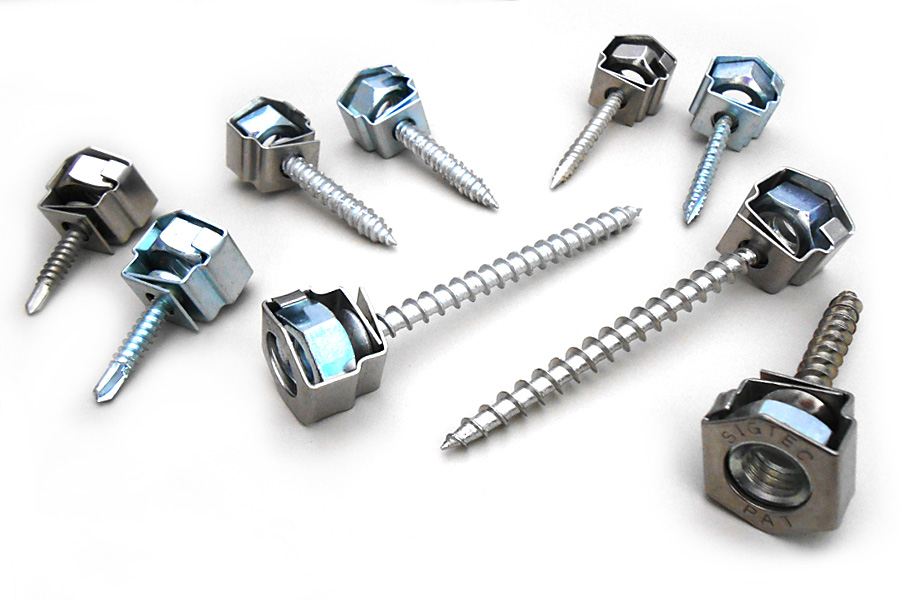

ＡＬＣ、コンクリート、C型鋼、リップ溝形鋼、木材などの下地に利用可能な接合金具三分のナット付きハンガー 工期短縮 コスト削減

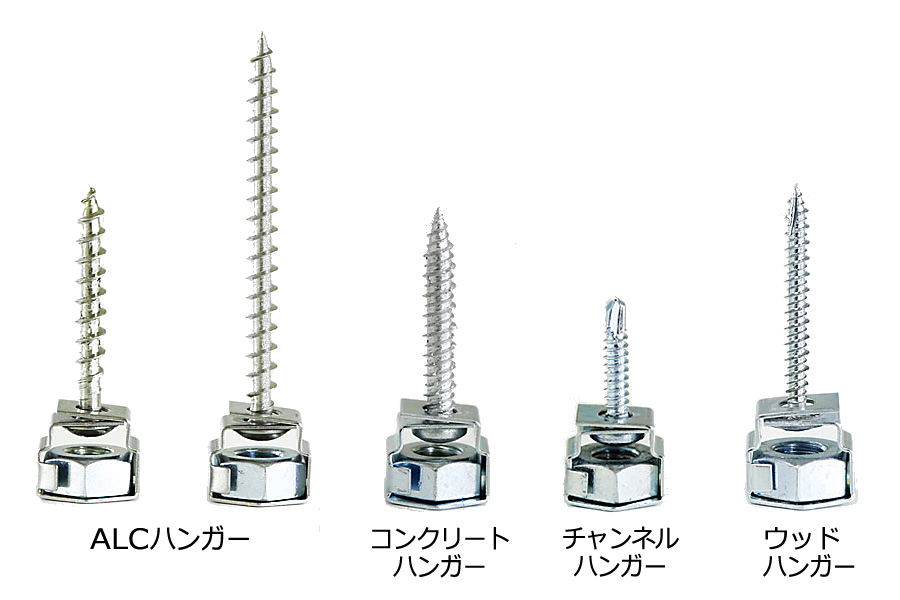

◎所要の箇所にコードレスドライバーだけで、吊りボルト等の雌ネジハンガーが容易に設置できます。
用途・特長
- 軽量天井などへ簡単に吊りボルトを取付できます。
- ＡＬＣ板（気泡コンクリート）下地・コンクリート下地・鉄下地・Ｃ型鋼下地・木下地に３分の吊りボルト（W3/8-16)を接合します。
- ネジにW3/8-16（３分）のナットが組み込まれています。
- ステンレスタイプは、サビに強いオールステンレス製になります。ALCハンガーセラミックコートはネジ材質のみセラミックコーティングになります。
施工例

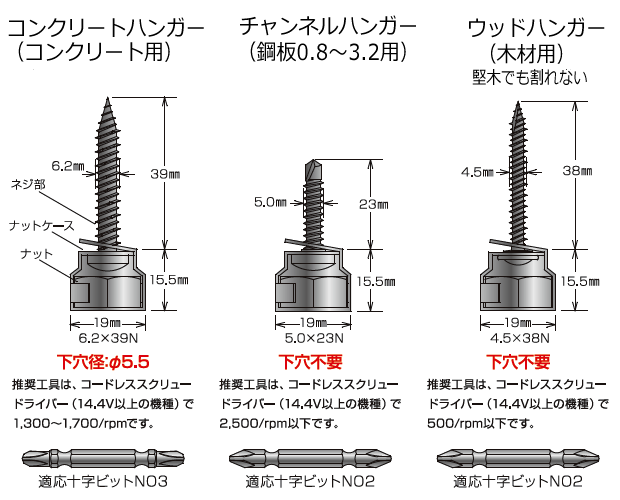

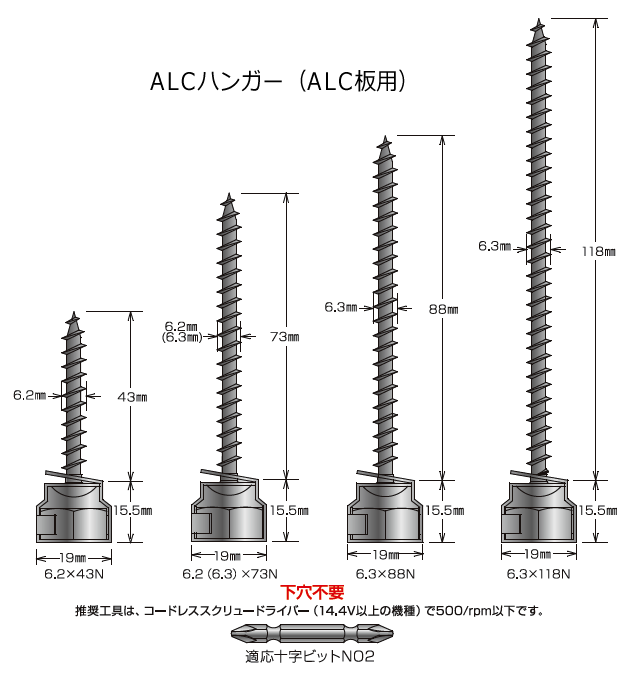

サイズ表
仕様表
※ナットケースにW3/8-16(3分)のナットが組み込まれています。
| 品 番 | ネジ部 材質 |
ナットケース 材質 |
ナット 材質 |
入 数 | 商品コード |
|---|---|---|---|---|---|
| JANコード | |||||
| ALCハンガー6.2×43N ステンレス | SUS XM7 | SUS304 | 鉄ユニクロメッキ | 400 （100個×4） |
000060 |
| 4560270420343 | |||||
| ALCハンガー6.2×73N ステンレス | SUS XM7 | SUS304 | 鉄ユニクロメッキ | 400 （100個×4） |
000062 |
| 4560270420367 | |||||
| ALCハンガー6.3×73N セラミックコート | 鉄セラミックコーティング | SUS304 | 鉄ユニクロメッキ | 400 （100個×4） |
000064 |
| 4560270423290 | |||||
| ALCハンガー6.3×88N セラミックコート | 鉄セラミックコーティング | SUS304 | 鉄ユニクロメッキ | 200 （50個×4） |
000066 |
| 4560270432391 | |||||
| ALCハンガー6.3×118N セラミックコート | 鉄セラミックコーティング | SUS304 | 鉄ユニクロメッキ | 200 （50個×4） |
000068 |
| 4560270432414 | |||||
| コンクリートハンガー6.2×39N | 鉄シルバーコーティング | 鉄ユニクロメッキ | 鉄ユニクロメッキ | 400 （100個×4） |
000070 |
| 4560270420381 | |||||
| チャンネルハンガー5.0×23N | 鉄ユニクロメッキ | 鉄ユニクロメッキ | 鉄ユニクロメッキ | 600 （150個×4） |
000072 |
| 4560270420404 | |||||
| チャンネルハンガー5.0×23N ステンレス | SUS410スズメッキ | SUS304 | SUS304 | 600 （150個×4） |
000074 |
| 4560270423047 | |||||
| ウッドハンガー4.5×38N | 鉄ユニクロメッキ | 鉄ユニクロメッキ | 鉄ユニクロメッキ | 500 （125個×4） |
000076 |
| 4560270420428 | |||||
| ウッドハンガー4.5×38N ステンレス | SUS410スズメッキ | SUS304 | SUS304 | 500 （125個×4） |
000078 |
| 4560270423061 |
引張強度表
| 品 番 | 最大引張強度 N (Kgf) t=下地厚（㎜） | |
|---|---|---|
| ALCハンガー6.2×43N ステンレス | 軽量気泡コンクリートパネル 100mm厚 圧縮強度 3.92N/mm2 (40kgf/cm2) ねじ込み深さ 43mm |
1,373N (140Kgf) |
| ALCハンガー6.2×73N ステンレス | 軽量気泡コンクリートパネル 100mm厚 圧縮強度 3.92N/mm2 (40kgf/cm2) ねじ込み深さ 73mm |
2,157N (220kgf) |
| ALCハンガー6.3×73N セラミックコート | 軽量気泡コンクリートパネル 100mm厚 圧縮強度 3.92N/mm2 (40kgf/cm2) ねじ込み深さ 73mm |
2,157N (220kgf) |
| ALCハンガー6.3×88N セラミックコート | 軽量気泡コンクリートパネル 100mm厚 圧縮強度 3.92N/mm2 (40kgf/cm2) ねじ込み深さ 88mm |
3,120N (318kgf) |
| ALCハンガー6.3×118N セラミックコート | 軽量気泡コンクリートパネル 100mm厚 圧縮強度 3.92N/mm2 (40kgf/cm2) ねじ込み深さ 118mm |
3,820N (389kgf) |
| コンクリートハンガー6.2×39N | コンクリート 120×150×600 圧縮強度 20N/mm2 (200kgf/cm2) 下穴径×ねじ込み深さ 5.5mm×39mm |
3,923N (400kgf) |
| チャンネルハンガー、 チャンネルハンガーステンレス5.0×23N |
一般構造用軽量形鋼リップ溝形鋼 100×50×20 1.6t |
3,825N (390kgf) |
| 一般構造用軽量形鋼リップ溝形鋼 60×30×10 2.3t |
3,923N (400kgf) | |
| 一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t |
3,923N (400kgf) | |
| ウッドハンガー、 ウッドハンガーステンレス4.5×38N |
針葉樹(松) 105×105 ねじ込み深さ 38mm |
2.452N (250kgf) |
※ALC板用はALC板の劣化の具合により、引張強度低下または使用できない場合があります。
※木材用で特に強度が必要な時は、ALCハンガー6.2×43N、73N、88N、118Nの使用をお勧め致します。木質にもよりますが、約1.5倍以上の引張強度となります。
・安全率は吊る場合＝4.0を目安にして下さい。
・施工状態の良し悪しで記載した最大引張強度は大きな差が生じますので充分配慮して下さい。
・各々のネジは締め過ぎると、著しく引張強度は低下またはトラブルの原因となります。
・錆の発生が想定される環境下では、ステンレス製ナットケースを使用して下さい。
・適応ビットを必ず使用して下さい。
・木下地の場合、木質、部位、樹齢、水分含有率、ねじ込み深さにより強度が異なりますので配慮して使用して下さい。
・締結下地に直角にねじ込み、曲げ方向の荷重が掛からない状態で接続して下さい。
・下穴を別工具で穴あけしての使用は最大引張強度の保証はできません。
・製品は改良のため予告なく変更することがありますのでご了承下さい。
