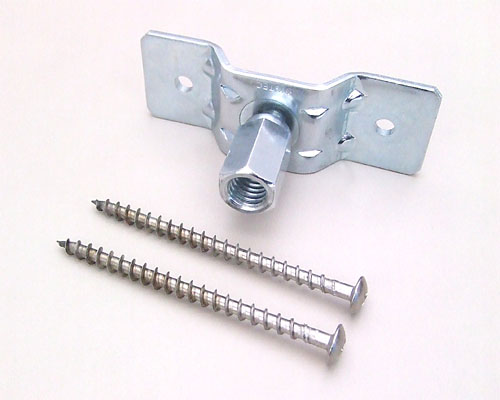

アシバツナギ ツインタイプ ＡＬＣ板用100（ALC厚100mm用）
あと施工足場つなぎアンカー 仮設足場（壁つなぎ）接続金具 W1/2ナット
使用例
寸法図
仕様表
| 品 名 | 入 数 |
|---|---|
| アシバツナギ ツインタイプ ＡＬＣ板用 6.3×90 | 100本(25本×4) |
| 品 名 | 入 数 |
|---|---|
| アシバツナギ用 十字ビット No.2×65 | 10本 |
引張強度表
本体変形 680kgf
| 使用ビス | 試験体 | 最大引張強度 | 状態 |
|---|---|---|---|
| アシバツナギ ツインタイプ ＡＬＣ用 6.3×90 |
ＡＬＣ100mm厚 圧縮強度3.92N/mm² 埋め込み深さ：87mm |
3,923N (400kgf) |
抜け |
※許容荷重＝最大引張強度の1/2以下を目安にご使用下さい。
※施工に際しては、〈使用上の注意〉を厳守して下さい。
※使用状態が（吊る）鉛直方向や斜め等の場合の許容荷重は、許容静荷重・許容動荷重で異なります。
製品カタログ
| アシバツナギ ツインタイプ 製品カタログ |
|---|
 |
| アシバツナギ ツインタイプ 旧・製品カタログ |
|---|
 |
| アシバツナギ ツインタイプ ＡＬＣ板用 引張試験成績書 |
|---|
 |
| アシバツナギ ツインタイプ 使用上の注意 |
|---|
 |
イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください。
承認図（標準仕様書）
| アシバツナギ ツインタイプ 承認図（標準仕様書） |
|---|
 |
